Opcionales

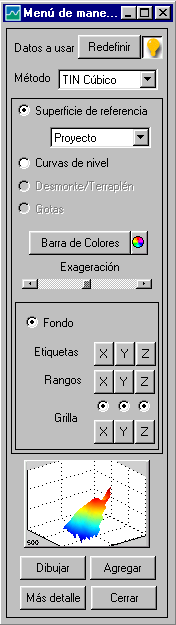

Fig. 67

Estas son: Curvas de nivel: si se han dibujado previamente curvas de nivel se pueden superponer a la imagen. En caso contrario no se habilita. Desmonte o terraplén: si se han calculado previamente los bordes del desmonte ellos se pueden superponer a la imagen. En caso contrario no se habilita. Gotas: para el trabajo que se está realizando esta opción no se habilita. Ver más detalles en el capítulo correspondiente Barra de colores: presionando en ella aparece la escala de valores con el código de color asociado. Apretando sucesivamente el botón, la escala aparece en forma horizontal, vertical o se oculta. El mapa de colores se selecciona con el botón localizado a la derecha. Exageración: es una corredera que modifica la exageración entre la escala vertical y la plana (tomando valores entre 1 y 100). Fondo: se habilita o no. Cuando está habilitado se activan también las opciones que siguen. Etiquetas: adjunta un comentario a los ejes coordenados (por ejemplo: N-S). Rangos: cambia arbitrariamente el rango de valores de cada coordenada que se usa para el dibujo. Grilla: se habilita o no y además se pueden seleccionar los valores concretos donde se quiere colocar la grilla.
