Cálculo del volumen

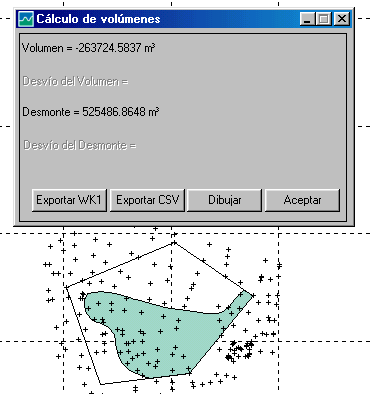

Una vez especificados (total o parcialmente) los ítems anteriores se habilitan los botones de Cálculo de volumen, en sus opciones Estándar y Avanzado. El cálculo estándar produce valores del estilo de los que se ilustran en la Fig. 149. En ella se ilustran dos partes: un cuadro de diálogo que indica cuales han sido los valores resultantes del volumen neto (Volumen) y del volumen de material a retirar (Desmonte). A su vez, esa interfase tiene cuatro alternativas: Exportar WK1 y Exportar CSV generarán archivos con ese formato conteniendo la información que se está desplegando, la que podrá ser fácilmente integrada en otras aplicaciones si fuera necesario. Una tercera alternativa es poner esos resultados en el dibujo mismo, lo que se logra con el botón de Dibujar como se describe más adelante. La opción de Aceptar simplemente cierra la ventana.
Al haberse optado por el cálculo estándar aparecen unos textos no habilitados, los que se detallarán enseguida dentro de la alternativa Avanzado.
En el área de dibujo se despliega una región en color celeste que indica dónde hay exceso de terreno (Desmonte). Si el terreno está por debajo de la superficie de referencia el volumen del Desmonte será negativo, y no aparecerá ninguna región en celeste.

Fig. 149

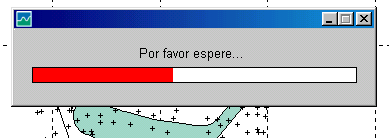

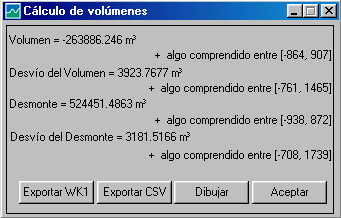

Si se eligió la opción de Avanzado, se despliega una (o dos veces) un cuadro de aviso del avance del trabajo (ver Fig. 150) y luego un resultado del estilo del de la Fig. 151. El resultado del Volumen es ahora un número comprendido en un cierto intervalo de valores, en el que estará el verdadero valor del Volumen con un nivel de confianza del 95%.

Fig. 150
También se calcula la desviación estándar del mismo (un número positivo) lo que considerado conjuntamente permite al usuario calibrar la precisión del número que ha resultado. La región que delimita el área de desmonte no varía entre el cálculo Estándar o Avanzado.
Para un MDE con sobreabundancia de puntos dato, apropiadamente distribuidos, el Volumen y su desviación tendrán incertidumbre baja, la que (teóricamente) tiende a cero cuando el número de puntos dato crece hasta el infinito. Similares resultados se despliegan en este caso para el Desmonte.
Si desea conocer más sobre la teoría estadística aplicada (denominada Bootstrapping) puede revisar alguno de estos artículos:


Fig. 151

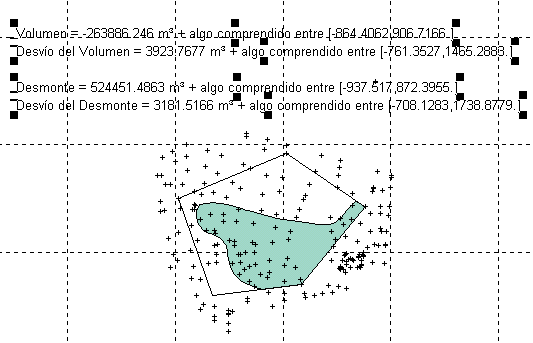

Si se seleccionara el botón de Dibujar, la figura luciría como se ilustra abajo. Arrastrando con el ratón se puede mover el conjunto de textos que aparecen realzados, ubicándolos donde se desee al soltar el botón izquierdo. El texto, al igual que la frontera de la región de integración y la frontera de la región de desmonte residen en la capa que se especificó como destino.

Fig. 152

Si se había seleccionado la opción de Desmonte/Terraplén, también se habilita ahora el botón de Exportar CSV, como se había anunciado anteriormente.
