Dibujando splines
EasyDEM ofrece la posibilidad de unir puntos con curvas especiales denominadas splines. Para hacerlo es posible presionar el botón de
disponible en la botonera de líneas, o bien mediante Dibujar>>Formas>>Spline en el menú desplegable.
La spline es una curva de tercer grado, que tiene tangentes y curvaturas continuas en toda su longitud. La teoría matemática puede verse en cualquier libro de cálculo numérico.
Para generar una spline en EasyDEM la mecánica es como sigue: una vez activada la herramienta, se seleccionan sucesivamente los puntos existentes en el área de dibujo que formarán parte de la curva. Se dibujarán círculos en azul sobre los mismos para indicar que han sido seleccionados. Mientras se mueve el ratón de un punto al otro, se dibujará dinámicamente la curva que termina en el punto más próximo a la posición actual del cursor

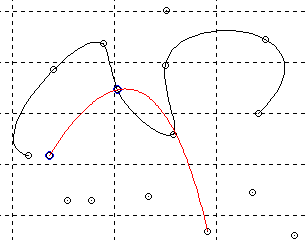

Fig. 90
permitiendo así juzgar lo apropiado de la selección realizada. La curva puede cortarse a sí misma, y podría tener nodos repetidos. El orden de selección de los puntos es absolutamente relevante. Para terminar la curva se presiona el botón derecho; la curva toma el color por defecto y pasa a alojarse en la capa por defecto.
En la figura se presenta una spline ya terminada (en color negro) y una para la que se está seleccionando el tercer punto. El punto en azul que aparece sobre la izquierda fue el primero seleccionado, y el otro el segundo; el color rojo del trazado indica su carácter temporal.
