Especificar formatos numéricos

En EasyDEM es posible cambiar la forma de representación de los números. Por defecto, las coordenadas X, Y, Z se representan en punto fijo, con un número de decimales igual al que tenía el archivo de datos de entrada (si es que los datos se importaron). Esos valores pueden cambiarse, y puede incluso cambiarse a representación científica así como agregar un texto con las unidades. Esta configuración puede hacerse no sólo para las coordenadas, sino también para las distancias, ángulos, pendientes, etc.

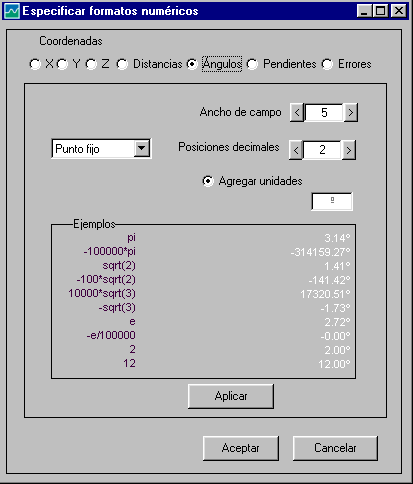

La interfaz ilustrada en la Fig. 170 consta de tres partes. La primera se organiza en una fila al tope en la que se selecciona la variable para la que se desea manipular el formato. La segunda consta de varios botones que alteran el estilo, cifras significativas, unidades, etc. Cada cambio que se plantee se refleja en un conjunto representativo de números que se despliega en la tercer parte. A la izquierda de la misma se muestran en negro las magnitudes a desplegar. A la derecha, y en blanco, se muestra el resultado de aplicar el formato especificado a ese conjunto de números.
La interfaz se completa con un botón de Aplicar, que asigna el formato ilustrado a la magnitud especificada.
El proceso puede repetirse para todas o algunas de las magnitudes listadas en la primer fila. Los cambios serán definitivos sólo luego de presionar el botón de Aceptar; como siempre está disponible la posibilidad de Cancelar, dejando el formato original.
Las opciones que se presentan en la segunda parte incluyen la elección entre Punto fijo y Científico. En el primer caso, se presentan las magnitudes con punto decimal, como por ejemplo 3.1416, 0.0001, etc. En el segundo caso se obliga a separar en mantisa y exponente. Por lo tanto, estos mismos números se representarían como 3.1416E+000, 1.0000E-004, etc. Para una adecuada visualización, es importante que el ancho de campo sea suficiente. Ello se ajusta automáticamente al momento de importar datos externos, pero podría ocurrir que sea necesario ampliarlo. Como su nombre lo indica, las Posiciones decimales cuentan los dígitos (nulos o no) que se muestran luego de la coma. En 3.1416 y 3.1416E+000 son 4.
Adicionalmente, es posible incluir unidades o textos a las magnitudes. Entre los posibles ejemplos, podría desear que las cotas se desplieguen como "12.34 m SNM" o que los ángulos se indiquen como "45.00º" como se ilustra en la figura. Por defecto no se incluyen unidades. El formato para Pendientes y Errores sólo tiene efectos para el método del Krigeado, ya que es en esos casos que esas magnitudes se despliegan.

Fig. 170
