Importar datos a esta capa

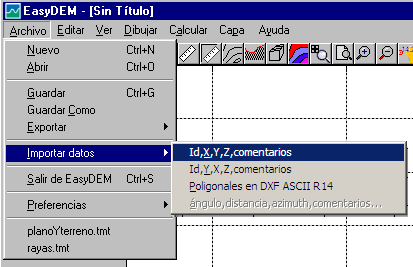

Una vez generada la capa Terreno, es necesario importar los datos que se incorporan a dicha capa. La secuencia de comandos a seguir es: Archivo>>Importar datos>> Id,X,Y,Z, comentarios.... Cada línea o fila del archivo de datos debe contener al menos cuatro columnas: un texto alfanumérico como identificador, X, Y, Z y puede contener algún texto adicional siempre separado con ",". También está disponible una opción con X e Y permutadas.
Si la quinta columna está presente, se la utiliza para ubicar a los puntos en diferentes capas. Así, si se desea que un subconjunto de puntos vayan a la capa T1, y otro a la capa Notas de campo, será suficiente con colocar esos textos en la quinta posición. EasyDEM encontrará todas las ocurrencias de un mismo texto (Notas de campo por ejemplo), incluso tolerando blancos extras, mayúsculas y minúsculas, etc. Una restricción es que todas las filas deben tener el mismo número de ",". Los archivos de datos pueden ser de extensión .MDT, .TXT u otra.

Fig. 23 Cuando se incorporan los datos aparece el conjunto de puntos en pantalla, como se ilustra en la figura 24.

Fig. 24
