Editar rectángulos, cuadrados, círculos y elipses

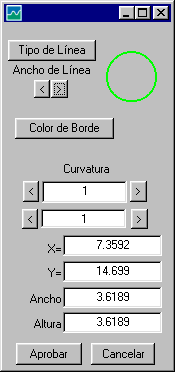

Como se ha mencionado, en EasyDEM los rectángulos, cuadrados, círculos, elipses y formas intermedias son gestionadas con la misma interfase, la que se ilustra en la figura 104. Es posible variarle el tipo de línea, su espesor y color, así como la posición de su centro. El cuadro denominado Curvatura controla ese parámetro en forma independiente para la vertical y la horizontal. Como caso límite (ilustrado en la figura) la curvatura igual a 1.0 en ambas direcciones corresponden al caso del círculo, ya que en este caso el ancho es igual a la altura. Si se indica 0.0 en ambas se obtendrá un cuadrado. Otros casos particulares corresponden a la elipse (curvatura igual a 1.0 pero ancho diferente de altura) y al rectángulo (curvatura igual a 0.0 y ancho diferente de altura). Al momento de utilizar este tipo de figuras, EasyDEM la convierte en poligonal permitiendo así su intersección, corte, subdivisión, etc. Por ejemplo, (y dependiendo de las modificaciones realizadas) EasyDEM recordará que la poligonal era originalmente una elipse. Por ello, al seleccionarla y activar el botón derecho presentará la interfaz de la figura. Si se deseara en cambio editarla como poligonal, es necesario primero generar un duplicado, y entonces sí, el duplicado será manipulado con la interfaz correspondiente a poligonales.

Fig. 9104
