Editar polilíneas

Las polilíneas pueden editarse para alterar sus propiedades, coordenadas, etc. Para ello se las selecciona y con el botón derecho se activa un menú similar al de la Fig. 102. En él se distinguen cuatro bloques. En el primero se manipulan las características de las líneas que se dibujan entre vértices; es posible cambiar el tipo de línea, aumentar o disminuir su espesor y definir el color del trazo. Es posible indicar la ausencia de color, lo que hará que no se dibujen las líneas, aunque sí los vértices. Algunos tipos de línea no admiten más que un espesor predeterminado. En el bloque central se manipula la apariencia de los vértices. Los mismos pueden representarse con diversos tipos de símbolos, ofrecidos con el botón de Marcador. Es posible manipular por separado el color del Borde y de la Cara, así como el tamaño del mismo. Los cambios se reflejan en el ejemplo presentado en la parte superior de la interfase. En el tercer bloque se manipulan (de ser necesario) la coordenadas individuales de los vértices. Obsérvese que en la figura se están desplegando la coordenadas del primer vértice. La coordenada Z no está definida, ya que se trata de una polilínea plana. Si en casos como éste se decide asignarle un valor a Z(1), ese número se clona automáticamente a todos los demás vértices. Para recorrer la lista de vértices pueden presionarse los botones de Anterior y Siguiente, siempre que estén habilitados. El bloque inferior contiene el botón de Vértices-->Puntos el cual permite extraer de la poligonal los vértices generando puntos con los mismos atributos. Al Aprobar se actualiza en el dibujo; al Cancelar se restituyen los valores originales.

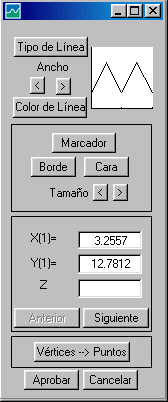

Fig. 102
