Ejemplo de visualización 3D

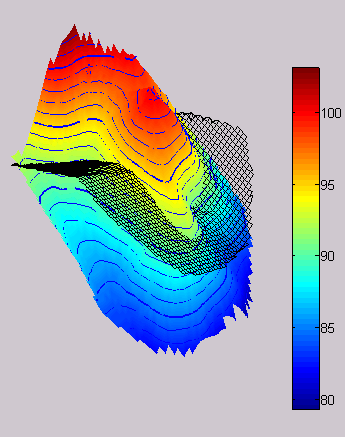

En la Fig. 17 se muestra un ejemplo de lo mucho que puede lograrse con EasyDEM. Se ha desplegado la superficie del terreno coloreada en forma proporcional a la altura, tal como lo indica la barra lateral. Los tonos en rojo corresponden a los puntos más elevados, mientras que los tonos de azul son los más bajos. Las curvas de nivel se presentan sobreimpresas a la imagen previa, respetando incluso el espesor de línea especificado en su momento. La superficie de referencia se muestra como una rejilla en negro. Mediante las herramientas de rotación de EasyDEM se puede notar que la misma consta de cuatro sectores planos, divididos por dos líneas de quiebre perpendiculares entre sí.

Fig. 17

Fig. 18

En la Fig. 18 se muestra un ejemplo de las capacidades de EasyDEM para manejar iluminación en un Modelo Digital de Elevación. La misma es controlada por el usuario en forma interactiva, lo que permite resultados altamente interesantes que difícilmente pueden describirse con palabras. Las regiones prohibidas son representadas mediante agujeros en la superficie. Vea aquí una animación con el proceso similar al utilizado (4'30").
