Manipulando el gráfico

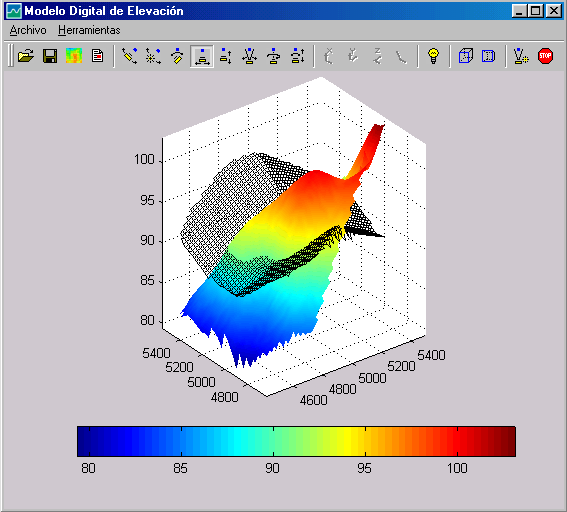

Para facilitar la interpretación cuantitativa de los resultados, EasyDEM ofrece la posibilidad de incluir una escala de colores auxiliar. La posición para la misma puede ser horizontal o vertical; las diferentes alternativas pueden obtenerse presionando repetidas veces en el botón Barra de Colores, así como también apagarla. Este botón se activa sólo luego de haber apretado el botón de Dibujar. En la Fig. 157 se ilustra el aspecto de la barra de colores horizontal.

Fig. 157
Mediante la corredera correspondiente es posible variar interactivamente la exageración vertical en la figura, aplastando o realzando la relación alto/ancho. Es posible manipular características auxiliares del modelo tridimensional, como ser ejes coordenados, leyendas, inclusión de grilla o no, etc. todo lo cual se controla desde esta parte de la interfase.
Si se desea ocultar el Fondo puede hacerse deseleccionando el radio-botón correspondiente. Las demás opciones quedan inhabilitadas. El efecto queda ilustrado por las Figs. 158 y 159.

Fig. 158

Fig. 159

Con los botones correspondientes puede ajustarse el rango de valores a desplegar; por ejemplo, indicando que las cotas deben variar desde 70 a 120 (ilustrado en la Fig. 159) en lugar de los extremos automáticos que EasyDEM utiliza.
